Testes num moinho de bolas da Shandong Shankuang Machinery Co., Ltd.!

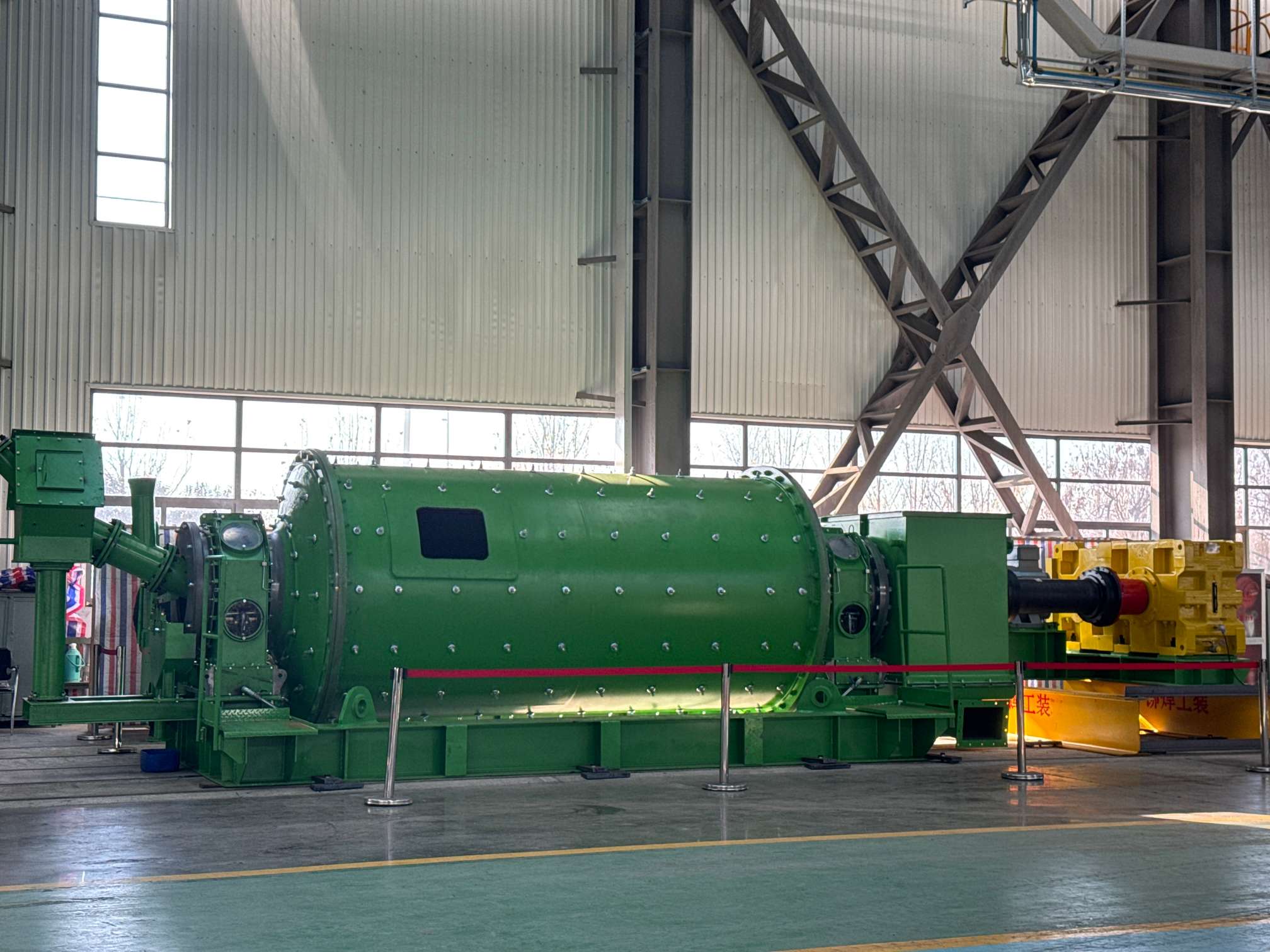

Testes realizados pela Hubei KBS Intelligent Equipment Co., Ltd. (Projeto de Dessulfurização da Fábrica de Papel IKS, Indonésia) no moinho de bolas húmido MLT-200*400!
O corpo principal do moinho de bolas é uma peça rotativa de baixa velocidade, localizada sobre dois rolamentos principais, acionada por um motor através de um redutor. As esferas de aço, utilizadas como material de moagem, são instaladas no interior do corpo do moinho. Durante o funcionamento, o material alimentado mistura-se com as esferas de aço, que são elevadas a uma determinada altura por ação do atrito e, em seguida, caem livremente sob a ação da gravidade, partindo o material. O novo material é continuamente alimentado na entrada, enquanto o material quebrado flui para a extremidade de descarga devido à diferença de altura entre as camadas.
O moinho de bolas é do tipo de transbordo húmido. Utiliza uma unidade de acionamento central que inclui motor, acoplamento de alta velocidade de segurança, redutor de três velocidades e acoplamento de engrenagem ligado ao eixo de acionamento do moinho de bolas. Cada redutor de três velocidades está equipado com uma unidade de acionamento de baixa velocidade.
O rolamento principal do moinho de bolas é um rolamento de rolos autocompensador flexível, fornecido com um casquilho de liga de alta resistência e um grande canal de lubrificação. O rolamento principal possui um dispositivo de lubrificação automática de baixa pressão. A bucha do rolamento é suportada por uma base autocompensadora. Os dispositivos de lubrificação incluem bomba de óleo, filtro, interruptor de caudal e resistência térmica, que envia um sinal de temperatura do óleo de 4-20 mA para o sistema de controlo, exibindo e emitindo alarmes. (As especificações podem variar de acordo com o cliente).
A base do rolamento principal é a caixa de óleo. É selada com um anel de vedação tipo V e uma vedação ranhurada para impedir a entrada de pó e água. Além disso, adiciona-se massa lubrificante à vedação para aumentar a sua eficácia. Cada moinho de bolas está equipado com uma bomba de óleo.
Para prolongar a vida útil, o moinho de bolas possui um revestimento interior do tipo elevador para proteção contra o desgaste.
Esferas de aço fabricadas com liga de alto teor de crómio, com diâmetro de 60 a 26 mm. (O diâmetro pode variar de acordo com o fabricante e também pode ser adquirido pelo cliente).
O calcário é descarregado através do revestimento da rosca de retenção e da rede da rosca para evitar que a esfera de aço entre na caixa de lama juntamente com a lama.
Para proteger a bomba de recirculação de lama e a estação ciclónica, a lama passa por um crivo de duas fases para filtragem. A peneira de descarga, ligada ao veio de transmissão da rotação, é o primeiro filtro. A água de lavagem que passa pelo crivo garante a passagem do material drenado. A segunda peneira de descarga está instalada na extremidade da calha de descarga. O material de maior granulometria, retido no primeiro crivo, é encaminhado para o silo de cinzas através de uma tremonha de distribuição.
